變壓器溫升測試中的使用方法有哪些?
         在使用變壓器的時候都是要測試溫升的，但是很多人在使用一段時間之后變壓器后都會(huì )進行測試溫升值的，但是很多人都是不知道怎么測試的，那么，變壓器溫升測試中的使用方法有哪些?下面我們來看看廣州智品匯電子科技有限公司介紹。

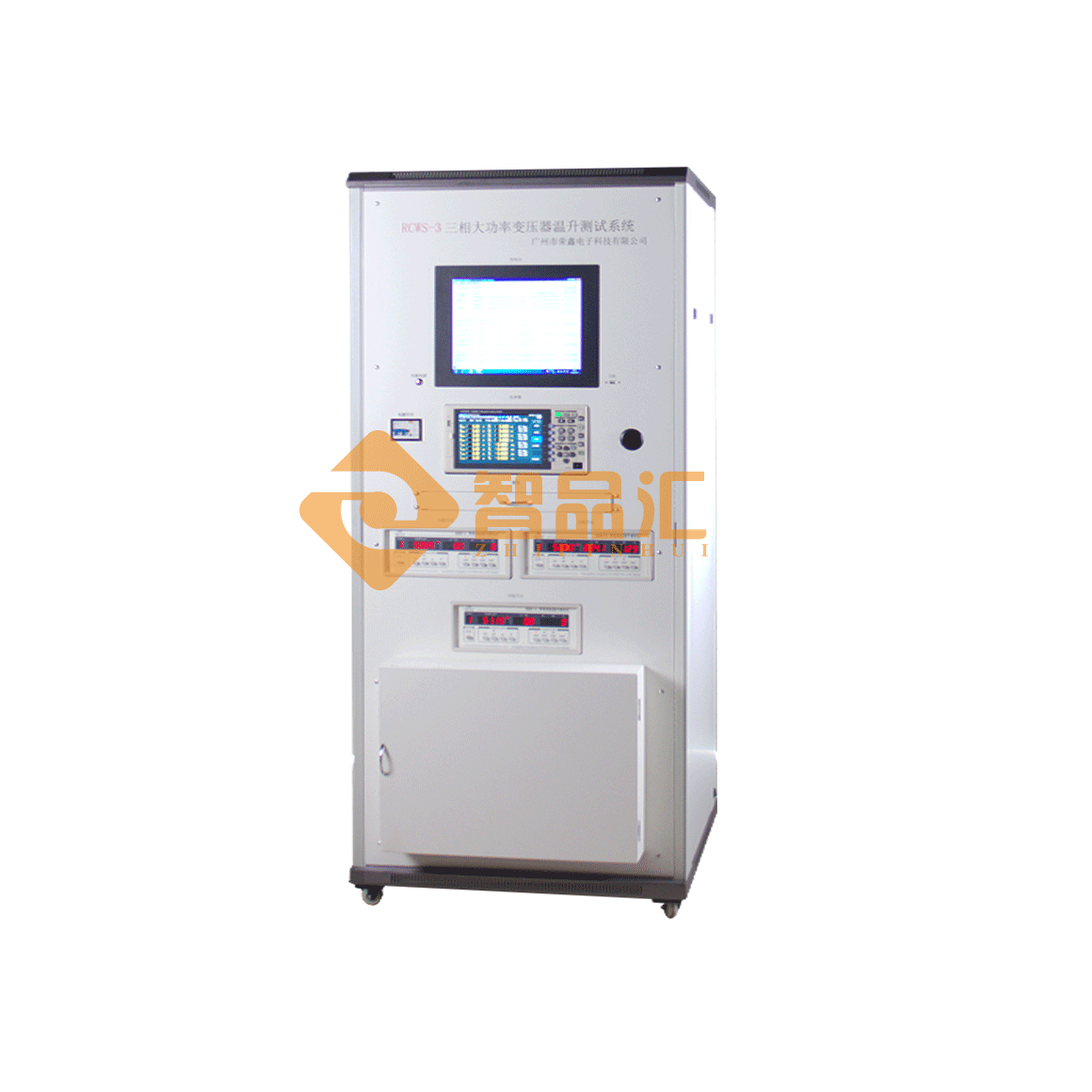

      變壓器的溫升試驗，一般是在絕緣、損耗、電壓比和直流電阻等試驗之后，按銘牌數據或有關規定進行。溫升試驗的目的就是要確定變壓器各部件的溫升是否符合有關標準規定的要求，從而為變壓器長期安全運行提歐可靠依據。

　　下面為大家介紹幾種變壓器溫升試驗常見的試驗方法。

　　一直接負載法

　　變壓器的溫升試驗采用直接負載法時，在被試變壓器的二次側接以適當負載(如電爐、水阻、電感或電容器等)，在一次側施加額定電壓，然后調節負載，使負載電流等于額定電流，其接線如圖1所示。

　　Tx——被試變壓器;Z——負載;PA——電流表;PV——電壓表

　　當周?chē)臍鉁貫?0±5℃，或冷卻水人口溫度為20~25℃時，允許以額定電流為試驗條件，而不再加以校正。此時施加在一次側的電壓必須等于所在分接頭的額定電壓，偏差應不超過±2%。

　　直接負載法的試驗工況與運行條件一致，其測量結果準確，可靠，有條件時應盡量采用這種方法。

　　但因該試驗所需的電源容量要大于被試品的容量，并且不易找到適當的負載，故較適用于小容量變壓器及干式變壓器的溫升試驗，現場試驗時可選用下列幾種方法。

　　1.用水阻做負載

　　根據負載的大小，設計容積不同的水池，在池中懸掛可以調節距離的極板，通過調節極間距離以調節負載，必要時水中可加些鹽。用這種方法對變流變壓器連同整流器一起的 “整機”進行溫升試驗是很好的。

　　2.用移圈調壓器做負載

　　移圈調壓器只要改變其使用方法和接線，它就能變成一個無級變阻的可變電抗器，這是一個理想的負載。下面就以單相移圈詞壓器為例說明其使用方法。用移圈調壓器做可變電抗器的原理接線圖見圖2。

　　Tx——被試變壓器;TR——移圈調壓器

　　圖中，在試品的負載側與移圈調壓器的二次側相連接，當動圈上下移動時，它的阻抗就相應地變化，成為一個可變電抗器。

　　當三相移圈調壓器作為單相負載時，可根據負載的電壓和電流，適當地選用兩相并聯和三相并聯的接法。當然，三單元組成的單相移圈調壓器也可以改做三相使用。

　　當被試品容量較大時，采用水阻作試驗就比較困難，因而用循環電流法進行溫升試驗較為簡單，其輔助設備少，被試變壓器與運行工礦相同，但需要一臺與被試變壓器相同容量的輔助變壓器。

　　采用循環電流法進行變壓器的溫升試驗時，其接線如圖3所示。

　　TX——被試變壓器;T——輔助變壓器;TR——調壓器

　　試驗時，將兩臺具有相同變比和接線組別的變壓器(TX和T)各同名線端并聯，調節一臺或兩臺變壓器高壓側的分接開關。

　　使分接頭的電壓差等于在試驗電流下兩臺變壓器阻抗電壓之和。如兩臺變壓器的阻抗電壓各為5%，或為4.5%和5.5%，則分接頭電壓差應為10%。

　　試驗時對被試變壓器TX和輔助變壓器T的一次施加額定電壓，在二次未連接前，用電壓表檢測AA’、BB’和CC’間的電壓差。

　　若接線正確，則差值應等于分接頭的電壓差;反之，約等于TX(T)的二次線電壓。驗證接線正確后斷開電源，接好二次連線。

　　然后，在被試變壓器一次施加額定電壓，并測量試驗時的循環電流，其值應等于或接近額定電流。進行溫升試驗所需電源容量可按下式估算，即

　　ST≥(I01%+UkI%)Sn+(I02%+Uk2%)S

　　式中

　　ST——試驗電源的容量(kVA);

　　I01%——被試變壓器空載電流的百分數;

　　UkI%——被試變壓器阻抗電壓的百分數;

　　Sn——被試變壓器的額定容量( kVA)

　　I02%——輔助變壓器在試驗電壓下空載電流的百分數;

　　Uk2%——輔助變壓器在試驗電流下阻抗電壓的百分數;

　　S——輔助變壓器的額定容量(kVA)。

　　計算時，要使被試變壓器處于正分接檔忙，輔助變壓器調為負分接檔位。在按圖3接線試驗時，輸入變壓器的U3~為額定電壓時，當電源一合閘，變壓器就處于滿載狀態。

　　當分接檔位選擇不合適時，變壓器就可能過負載。因此，試驗時好用一臺三相調壓器進行零升壓，使被試變壓器的電流從零逐步升到額定電流。調壓器所選擇的容量也就是試驗電源的容量。

　　三用系統負載作試驗

　　當被試變壓器位于發電廠時，則可用發電機開機進行試驗，調節發電機勵磁，使被試變壓器滿載，并達到額定電流。這種方法適用于高壓大容量的變壓器在現場做試驗。
