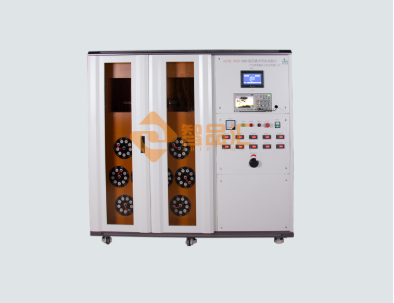

高壓脈沖壽命試驗臺是用于電阻器高壓脈沖電壓充放電測試的專用設備，采用威綸通觸摸屏和三菱PLC進行系統控制，操作簡單便捷，同時設備具有多檔儲能電容可設置，多工位同時工作，輸出電壓高，放電電流大等特點。那么非標高壓脈沖壽命測試臺使用方法有哪些，下面來看廣州智品匯電子科技有限公司怎么介紹。

　　主要技術指標

　　依據標準：根據客戶要求定制，考察被測產品在瞬間高壓脈沖放電時的壽命

　　試驗電壓：DC0～20.00kV;電壓精度：±(5%+3個字)

　　同時配有輔助的指針表指示電壓，以便在設備斷電時檢查是否放電完成

　　設備交流電源入口部分配置凈化穩壓電源，穩定電壓

　　被測電阻范圍：3Ω~300MΩ

　　儲能容量：8檔儲能電容器：

　　分別為750PF、0.001uF、0.01uF、0.08uF、0.2uF、0.4uF、0.47uF、1uF

　　可配置1路外接儲能電容器;

　　電容轉接裝置采用高壓插頭設計，方便轉接儲能電容，并且具有亞克力防護門，打開才能進行調整，并且配置有門開關，若門被打開，將自動對儲能電容進行放電

　　試驗工位：10工位，所有工位的試驗電壓為統一調節

　　1、每工位儲能電容可獨立控制，獨立進行充放電控制

　　2、每工位配置獨立的充電電阻，約為10KΩ

　　3、每工位配置獨立的電壓表，顯示充電電壓值

　　測試工裝：定制安全測試工裝，亞克力或者絕緣材料制作，開門自動停止并放電

　　控制裝置：采用三菱PLC+威綸通觸摸屏控制

　　1、充電、放電時間：1s～9999S分別可調;其準確度± 1%，滿足12次一分鐘動作速度;

　　2、試驗次數：1～9999次;其準確度±1次;數顯;運行次數到自動停機

　　3、10工位同時動作
