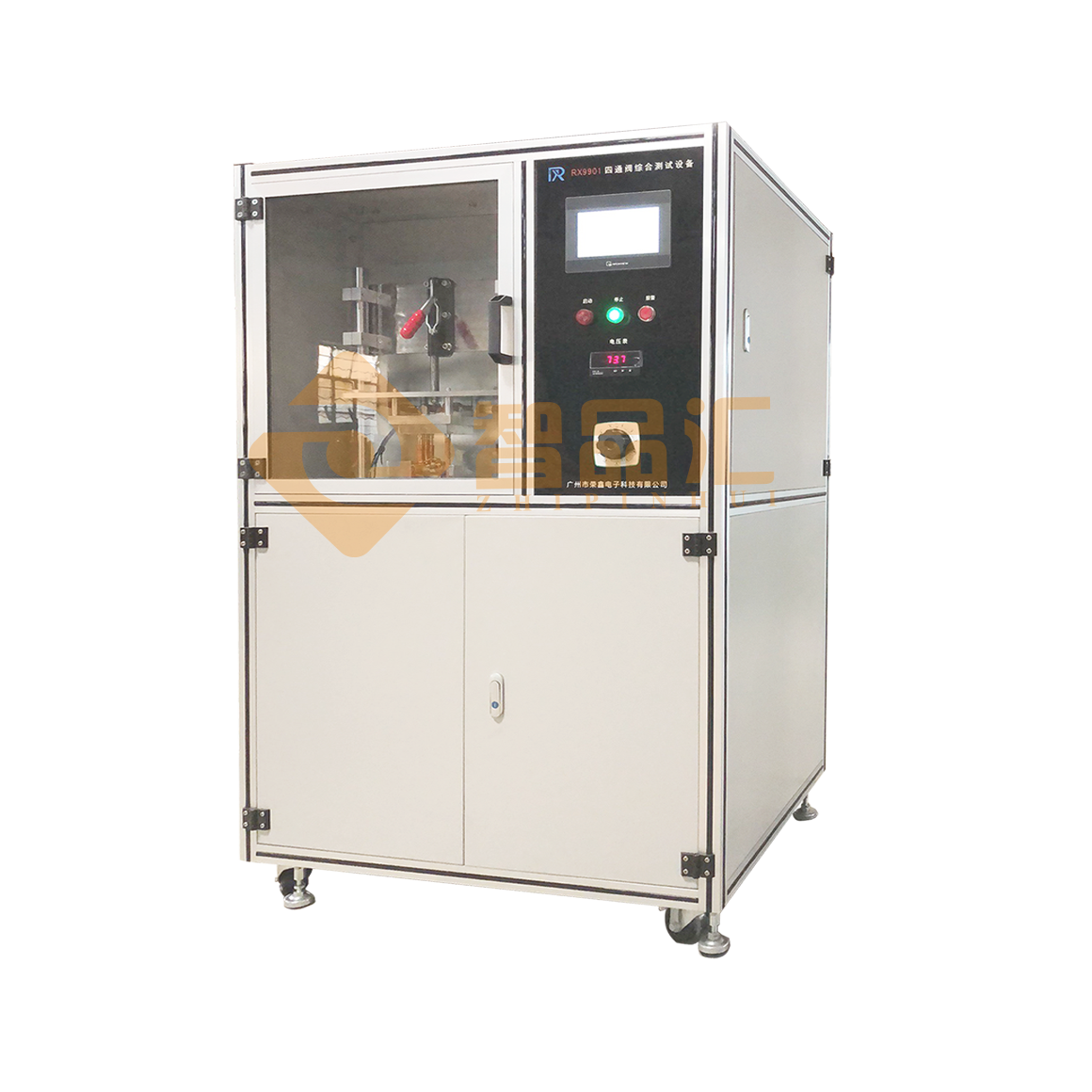

設備采用方鋼和鋼板焊接結構，主要有上下兩部分組成;上部為儀器顯示及電氣安裝區域,下部是管路安裝區域。整機外觀美觀大方，設計高度符合人機工程要求，操作簡單方便。那四通閥氣密性測試設備工作原理有哪些，下面來來看廣州智品匯電子科技有限公司怎么說明。

　　1、供電電源：AC220V,50HZ.功率，約2KW;

　　2、氣源：4Mpa以上潔凈高純氮氣(由甲方提供);

　　3、運行環境：①濕度范圍 38∽85%RH(不結露環境)

　?、跍囟确秶?-10∽40℃

　?、蹮o(wú)強電場、強磁場干擾

　?、軞庠磯毫Ψ€定

　　4、工位數：1個;夾具適應產品STF-01、02、03三種型號

　　5、測試項目：①內部滲漏試驗

　?、诟邉?dòng)作壓力差試驗

　?、鄣蛣?dòng)作壓力差試驗

　　6、壓力表：0~6MPa兩個，0~1.6MPa一個;數顯，精度優于±0.5%

　　7、電壓:數顯, 精度優于±0.5%

　　8、流量計：小于等于4000cm3/min(電子流量計)，誤差±1%

　　9、高壓電磁閥：日本SMC或國產優質品牌，耐壓5MPa

　　11、試件大壓力：6.0Mpa;

　　12、低動作壓差：0~0.6 Mpa(可調)

　　13、高動作壓差：0~6Mpa(可調)

　　14、測試內部泄漏量氣壓：0~2.5 Mpa(可調);

　　15、氣源壓力：0~15 Mpa(可調由客戶提供);

　　16、換向時間：1-12S(可調);

　　17、流量：小于等于4000cm3/min(電子流量計)，誤差±1%。

　　18、具有測試氣密性功能，能定時測試氣密，氣壓0-6Mpa，定時0-5min(可設定)，時間到可自動卸壓。

　　19、四通閥線圈電源(AC0-250V)可調節
