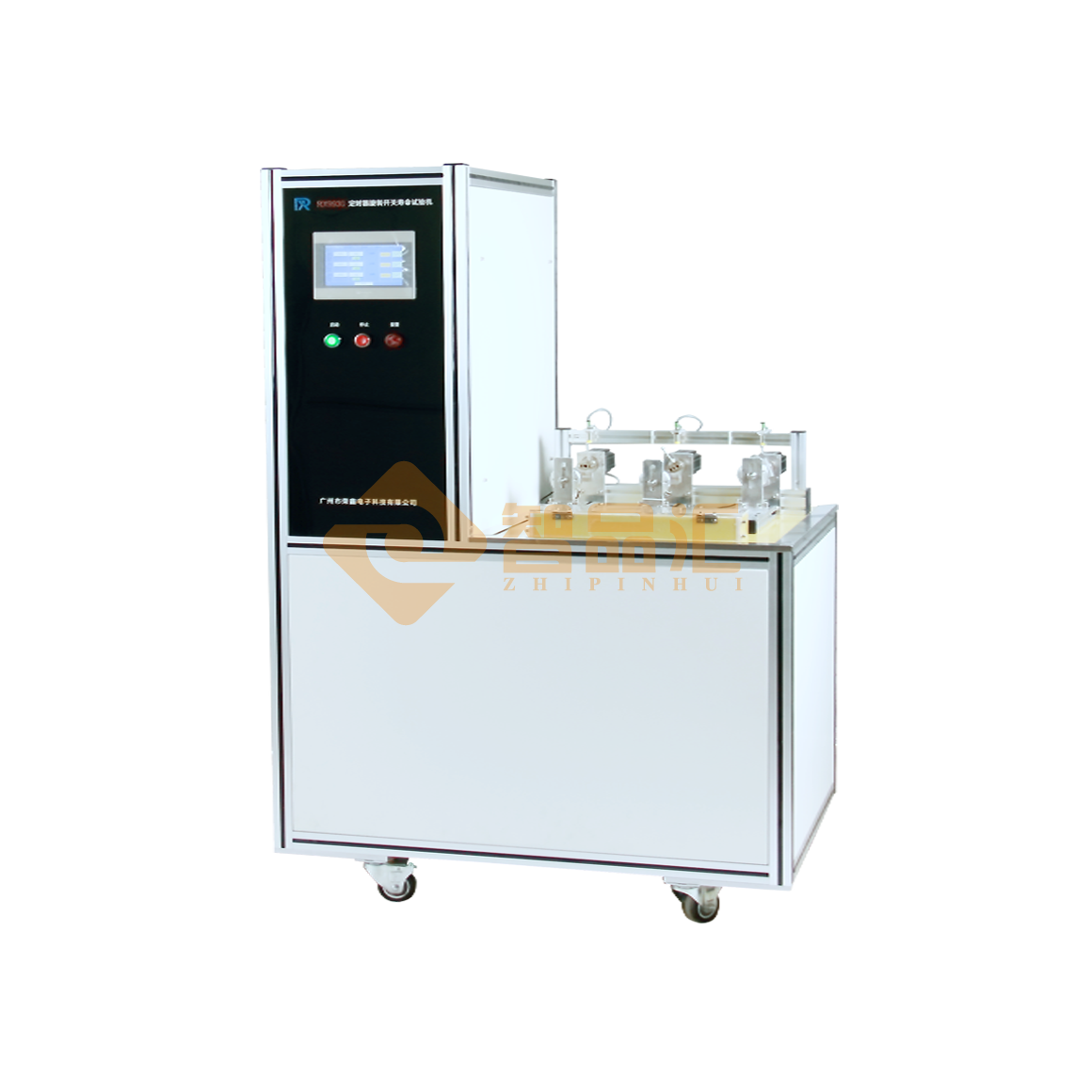

RX-9930定時器旋轉開關壽命測試儀

一、概述：

本壽命關壽命測試儀是根據GB10979、GB16915、IEC61058-1:1996、GB15092.1及UL標準中的技術要求來設計、制造的，且符合需方提出的技術要求。適用于供家用和類似用途的電氣器具或設備使用的（包括在器具或設備內、上或一起使用的）、由手動作驅動、額定電壓不大于440V、額定電流單工位不大于20A的定時器旋轉式開關或其組合開關的機械和電氣壽命試驗。是考核開關是否能經得起正常使用中出現機械損壞及疲勞破壞，而無過度磨損和其它有害后果。

采用PLC三菱品牌可編程控制器帶觸摸屏組合的控制方式，具有可預置各項主要參數的功能，能同時檢測6個產品且相互獨立，具有操作簡便、內容清晰易懂、可斷電保持等特點。

二、結構：

本試驗設備坐落地臺式箱體，采用臺式結構，箱體外型參考尺寸：寬（1300mm）×深（800mm）×高（1500mm），實際尺寸可由廠家根據實際設計，可有±200mm左右的出入。柜體用高硬度鋼板做框架、1.5mm冷扎板壓制側板組合而成并經嚴格的噴涂處理，柜底有4個輪子和4個地腳，整機可以方便移動并能保證落地牢固。右側正面為控制面板，面板采用鋁板蝕刻工藝并經噴砂著色工藝而成，外型美觀，經久耐用，面板上有電源開關、急停按鈕、、觸摸屏、報警器及各路負載電流表、電壓表、轉換開關等。內有PLC控制器、繼電器、開關直流電源、接觸器、伺服電機控制器等，還有6路負載電阻組合。

機械壽命夾具機構安放在箱體左側位置，最多可同時檢測6位開關。由伺服電機、減速器、傳動軸、聯軸器、夾具等組成。每工位配置一臺電機驅動，可同時對6個工位做試驗，互相獨立互不干涉，通過程序設定可實現各檔位旋轉角度、轉向和轉速的定位，操作簡單、效率高。所有機加工件均采用高硬度鋼板經精加工及鍍鉻而成。

壽命測試儀為自帶負載（負載大小具體看技術參數），每個工位可單獨接負載，并同時留有外接（可外接大負載箱，負載互換連接裝置：接插式，方便，簡單）負載接口（接口數量和工位數量相同，最大外接負載不大于40A）。

該負載零部件位于左側箱體后部，為6路獨立負載。內部有電阻片組、內涵式風道、排氣風機、交流接觸器、繼電器、電流轉換控制線路等零部件，熱量采用強風導流冷卻。后方有接線排，通過導線與試驗機上的產品聯接，在檢測過程中輸出電流。

三、主要技術參數及使用環境：

1)、市電輸入，開關機輸出電壓AC220V±5%和AC120V±5%/；頻率50Hz；

2)、總耐久壽命次數:量程0～999999可預置。

3)、檢測工位數：3工位(即3個開關)，每工位相互獨立。

4)、各檔位旋轉角度: 0～360°可程序設定。旋轉角度調節精度：0.1度。（每工位配角度顯示板）

5)、試驗周期：0～30次/分鐘可程序預置。（每個工位，開關每個檔位通/斷時間可以設置0～10秒）。）

6)、夾持軸心直徑：Ф3～15mm可調。

7)、動作方式：通過每個工位獨立的電機驅動機械結構。（電機品牌：北京斯達特）

8)、電流調節方式：每工位1～20A可調，最大電流20A，分120V/220V兩類負載。

9)、數顯電壓值：量程0～300V、精度±0.5%±2d。

10)、數顯電流值：量程0～40A/每工位獨立顯示、精度±0.5%±2d。

11)、輸出路數：獨立6路。

12)、最大輸出電流：20A/每工位，并且獨立顯示，外接為40A，當超過42A時自動切斷負載。(0-20A可調節)

13）工作程序：開關機工作時工位無電流通過，開關機需要故障工位報警并停止工作。


開關試驗所需負載

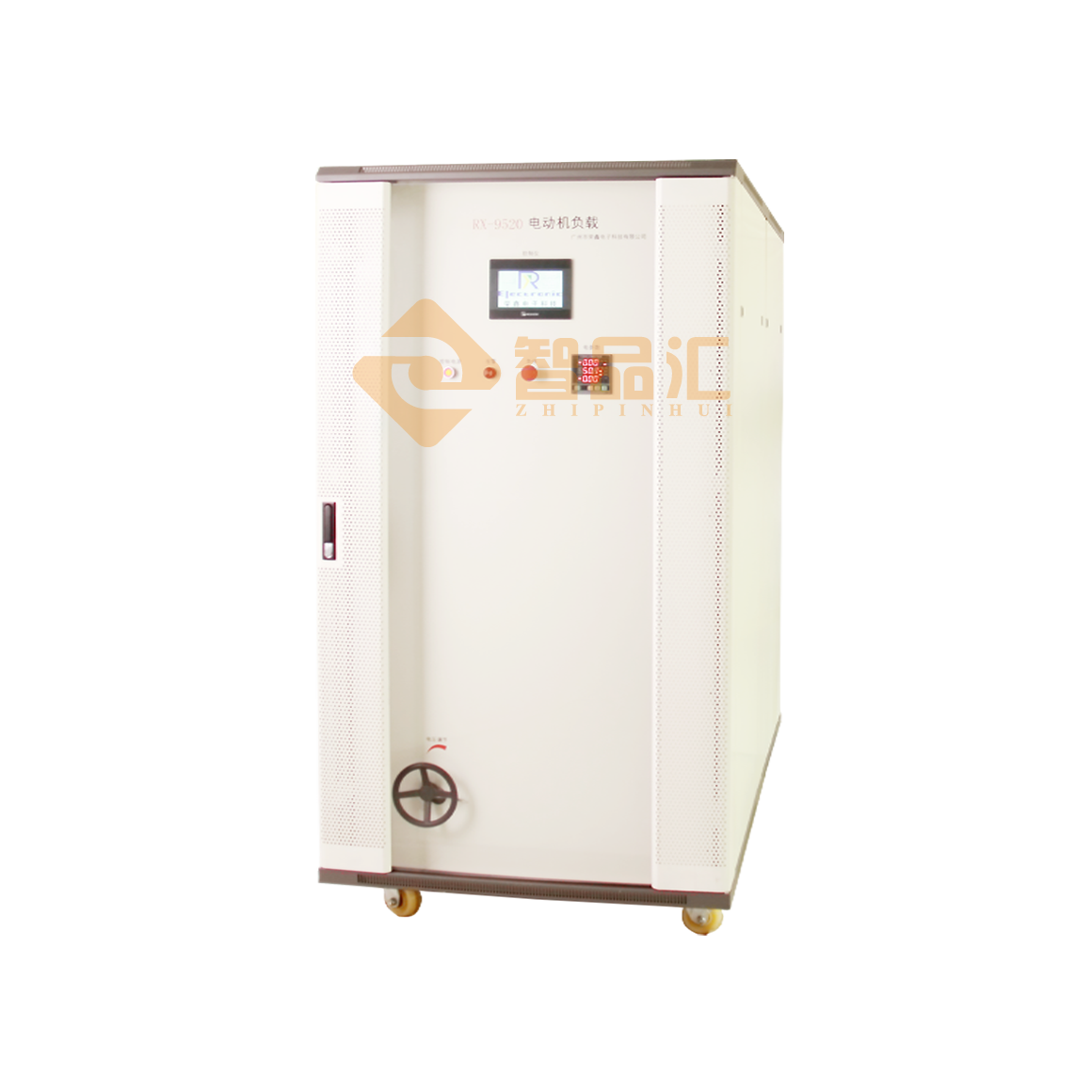

RX-9521電動機負載柜

依據GB15092.1－2003及IEC61058-2000，UL61058標準測試器具開關關于電動機負載要求設計

◆ 設備輸入電源：AC250V 50Hz

◆ 輸出：?jiǎn)温?、單?/span>

◆ 試驗電壓125V～300V（帶載最大電壓為280V）

◆ 電動機分?jǐn)嘭?fù)載

1、 試驗電流1～25A可調

2、 功率因素cosj 0.3~0.98

3、 負載最大接通時間：MAX 5S  負載通斷比：  1：3

◆ 電動機接通負載

1、試驗6-150A可調   0.5≤cosj≤0.6

2、接通時間：50～100mS   峰值電流

◆ 當作為阻性感性負載時

1、試驗電流：1～150A可調

2、功率因數：0.3≤cosj≤0.98

3、接通時間：MAX 5S    通斷比：  1：3

◆ 負載采用電阻與鐵芯電感串聯方式，測試時運用固態繼電器切換接通與分?jǐn)嘭?fù)載

◆ 電壓、電流數字顯示  精度±0.5％FS；

功率因素?cái)?shù)字顯示    精度 ±0.05

◆ 設置保護裝置及超溫聲光報警指示

◆ 設備最大功耗：54KVA （瞬時）

◆ 300V只能空載！帶載只能保證280V，但標準要求是275V

◆ 可作為電阻性、電動機、感性負載使用

◆ 兩路負載輸出功能：分?jǐn)嘭?fù)載、接通負載可單獨輸出，以作除電動機類型的開關其他的2路試驗

◆ 依據GB15092.1的17條款
