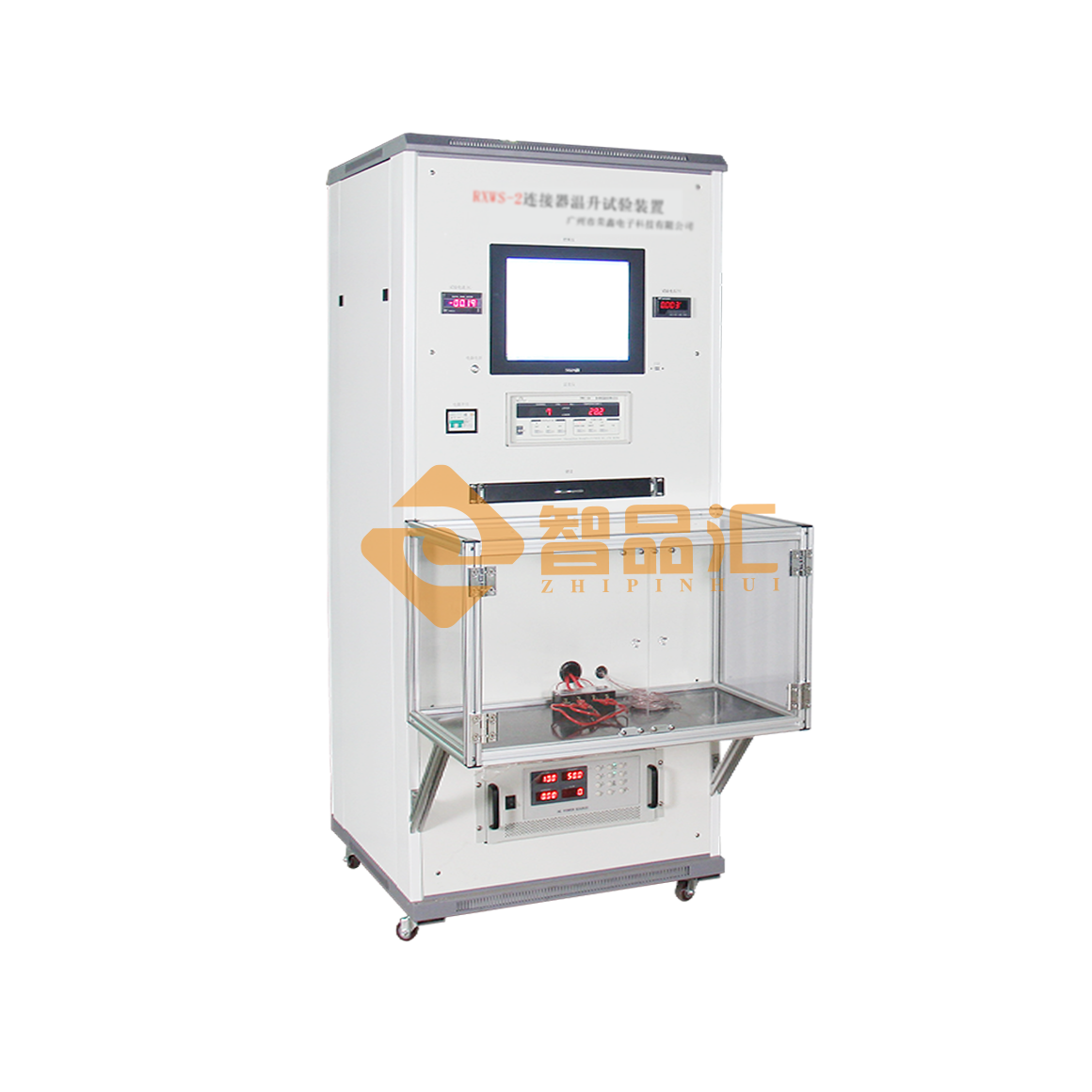

RXWS-2溫升測試設備（含周期性載流試驗）

      本試驗儀依據GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等電子連接器的電流和溫度升高測試方法及其他電器附件的有關標準研制而成，可適用于接地電阻測試、器具開關、插頭插座、開關柜、母線排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負載電流時其表面發熱情況，電極溫升是否符合標準的要求。

1、試驗電流源：電流程序控制

最大輸出電壓： 20V

輸出電壓顯示精度：±（0.2%讀數+5個字）

輸出恒定可調試驗電流： AC 0～50.00A可調

電流顯示精度：±（0.5%讀數+5個字）

試驗電流穩定性：±（1%設定值 + 5個字），反應時間1S

2、接觸阻抗測試：0.1000～1.9999Ω（精度1級）

采用四線法測試阻抗

阻抗大時采用10A電流測試

當電流采用45A時，被測阻抗不超過0.4Ω

3、控制器：通電/斷電時間：1～99.99 分鐘/小時，

在范圍內可按用戶要求自由設定；

通斷次數：1～9999次，帶斷電記憶功能，次數到自動停機

4、溫升測試：

測溫范圍：0～260℃  精度±0.3%讀數+1℃；分辨率：0.1℃

溫度測量：8路（包含1點測量環境溫度）

   配置熱電偶：美國Ω公司J型30AWG細絲熱電偶，長度2米，共8條；

   溫度探頭間可帶電AC300V測試，不會損壞儀器，

熱電偶精度：Ⅰ級。

熱電偶測試溫度范圍：-50~260  ℃

溫度數據記錄：由電腦自動完成，配置電腦測試軟件,可導出Excel報表；

5、供電電源：AC220V±10%，50/60Hz，1KVA

6、配置觸摸屏一體化工控電腦（奔4/1.8G以上CPU，2G內存，

64G固態硬盤，15吋液晶顯示器）一臺、安裝有XP中文操作系統，

OFFICE處理軟件。

7、測試夾具：配置測試罩（依據具體要求定制），方便用戶測試，配一副測試夾（夾具可客戶提供或依據客戶要求設計）。

8、尺寸：約寬800mm×深800mm×高1800mm，重約150kg
