RXCBE-7800電容器直流自愈性試驗臺（新款）
一、概述
本設備是廣州智品匯電子科技有限公司依據GB/T17702-2013試驗要求設計，用于直流自愈電容器進行直流自愈性試驗和極間耐壓試驗
（適用于動力電容器、薄膜電容器等等）
二、設備描述
1、設備簡介：用戶一次性設置好試驗參數，設備在啟動后，自動測試出試驗結果
2、系統組成：電氣柜、自動升壓裝置、程控裝置、自愈次數采集裝置、保護裝置
三、參數指標：
1、負載：1只
額度電壓不大于2KV時，容量≤3000uF
2、極間耐壓測試模式：可自動升壓，升壓到設定電壓值PU啟動計時，等測試時間到自動降壓停機
自愈性測試模式：先升壓到ＰＵ，再延時Ｐｔ時間，再繼續升壓到Ｕ２，
在上述過程中若自愈次數或電壓升到設定值Ｕ２可自動降壓，然后停機
3、試驗電壓：DC100～10000V連續可調，數顯 精度±1%+3個字
試驗電流：0～100.0mA 數顯 精度±3%+5個字
4、試驗時間：10.0～999.9秒，走時誤差≤±0·2％
5、自愈次數：1～10次可設定
自愈次數采集方法：采用脈沖法，當出現一次自愈時自愈次數自動增加一次

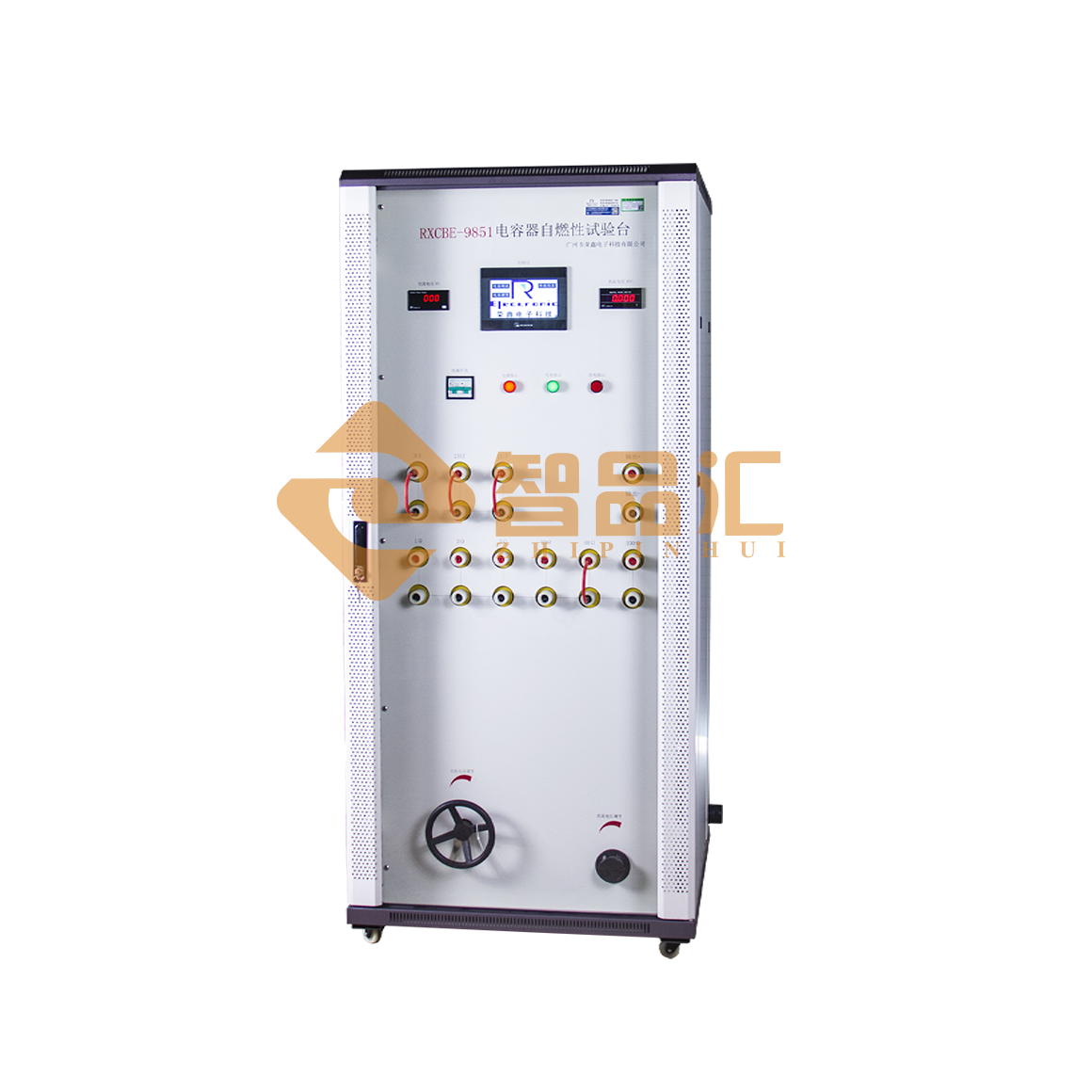

依據標準 | 廣州智品匯電子科技有限公司 依據IEC60384-14、GB/T6346.14-2015 4.18設計，對被測電容器進行承受一個蓄能電容器放電20次，蓄能電容器放電后給被試電容器充電到Ui的電壓;每兩次放電之間的間隔為5s，對電容器自燃性進行測試。 |
輸出直流高壓 | 0～8000V，連續可調，分辨率1V，數顯精度±（5％讀數+30個字） |
輸出交流電壓 | AC0～800V，連續可調，分辨率1V，數顯精度±（1％讀數+5個字） |
交流濾波網絡 | 按照標準配置 |
試品容量 | 不大于15uF |
脈沖間斷時間 | 1～9999s，可設定、數顯，精度：±（0.1秒+3％） |
儲能電容 | 被試容量≤1uF，Ct為3uF 1uF＜被試容量≤8uF，Ct為24uF 8uF＜被試容量≤15uF，Ct為45uF |
試驗次數 | 1～99次可設置 |
放電脈沖施加方式 | 隨機非同步 |
程序控制 | 采用PLC+觸摸屏程序控制 |
熔斷絲 | 帶16A慢性熔斷絲 |
不銹鋼內膽測試箱 | 配備有防爆安全不銹鋼內膽測試箱，帶鋼化玻璃觀察窗 |
用戶自備 | 試驗棉紗，1000:1高壓探頭、數字存儲示波器 |
供電電源 | 單相AC220V 10KVA |
箱體結構 | 鋁合金+鐵板噴涂 |
設備外觀尺寸 | 800（長）*800（寬）*1800（高），重約150KG |
一、 概述

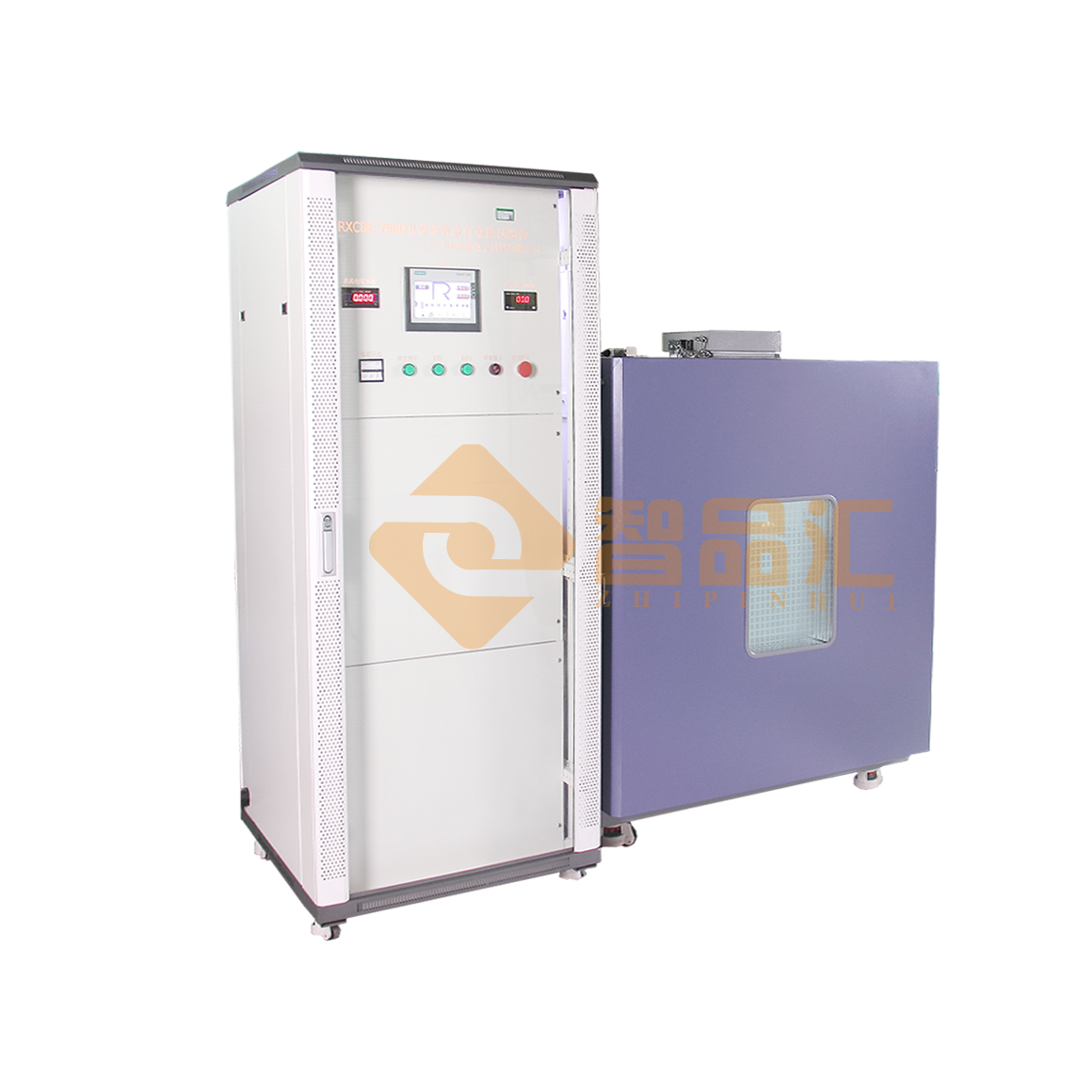

本系列裝置是廣州智品匯電子科技有限公司依據GB 3667.1-2016、GB 18489、VDE0560-8、IEC60252等最新標準要求，對額定電壓為500V及以下的交流電動機運行電容器、交流電動機自愈式起動電容器進行破壞性試驗項目。內含直流試驗儀器和交流儀器兩部分。直流電源應能提供相當于10UN的開路電壓，并具有提供大于50mA的持續短路電流的能力；交流電源應能提供相當于1.3UN的試驗電壓，瞬間短路電流應至少為300A。設備有直流電壓及電流、交流電壓及電流顯示；另設備有負載短路、過載等保護措施；具有操作簡單、顯示直觀、調整方便等特點。
提供P1、P2或者S1/S2、S3安全標準兼容測試。
整機采用PLC+觸摸屏控制，自動控制升降壓，自動完成測試。
二、主要技術參數：
1、試驗范圍：容量１～100uF
2、設備負載量：１只自愈電容器；
3、試驗電壓：
ＡＣ：０～700Ｖ ±1％FS
ＤＣ：0～2.5～4～5KV ±1％FS
具有提供大于50mA持續短路電流的能力；
升壓速度：100～1000V/分鐘 精度約±20%
4、電流顯示：
ＡＣ電流：1～25Ａ ±（0.75％讀數+0.75％讀數量程）
ＤＣ電流：1～100ｍＡ ±（0.75％讀數+0.75％讀數量程）
5、定時試驗時間：
直流實驗５分鐘定時：0～99分鐘可調 ±０.２％
設備自帶交流預熱運行2小時定時： ±０.２％
交流開路或運行５分鐘定時：0～9H59Min可調 ±０.２％
交流短路８小時定時：0～9H59Min 可調 ±０.２％
6、設備有電動調壓、自動計時功能；設備自帶產品通電預熱功能；有過流、過壓等保護措施；有漏電保護、試驗箱安全防爆，確保試驗安全可靠的運行。
7、設備采用PLC+觸摸屏控制，根據設置的參數自動完成測試，方便簡單
8、設備大約尺寸：長1600寬650高1600，重量約500Kg

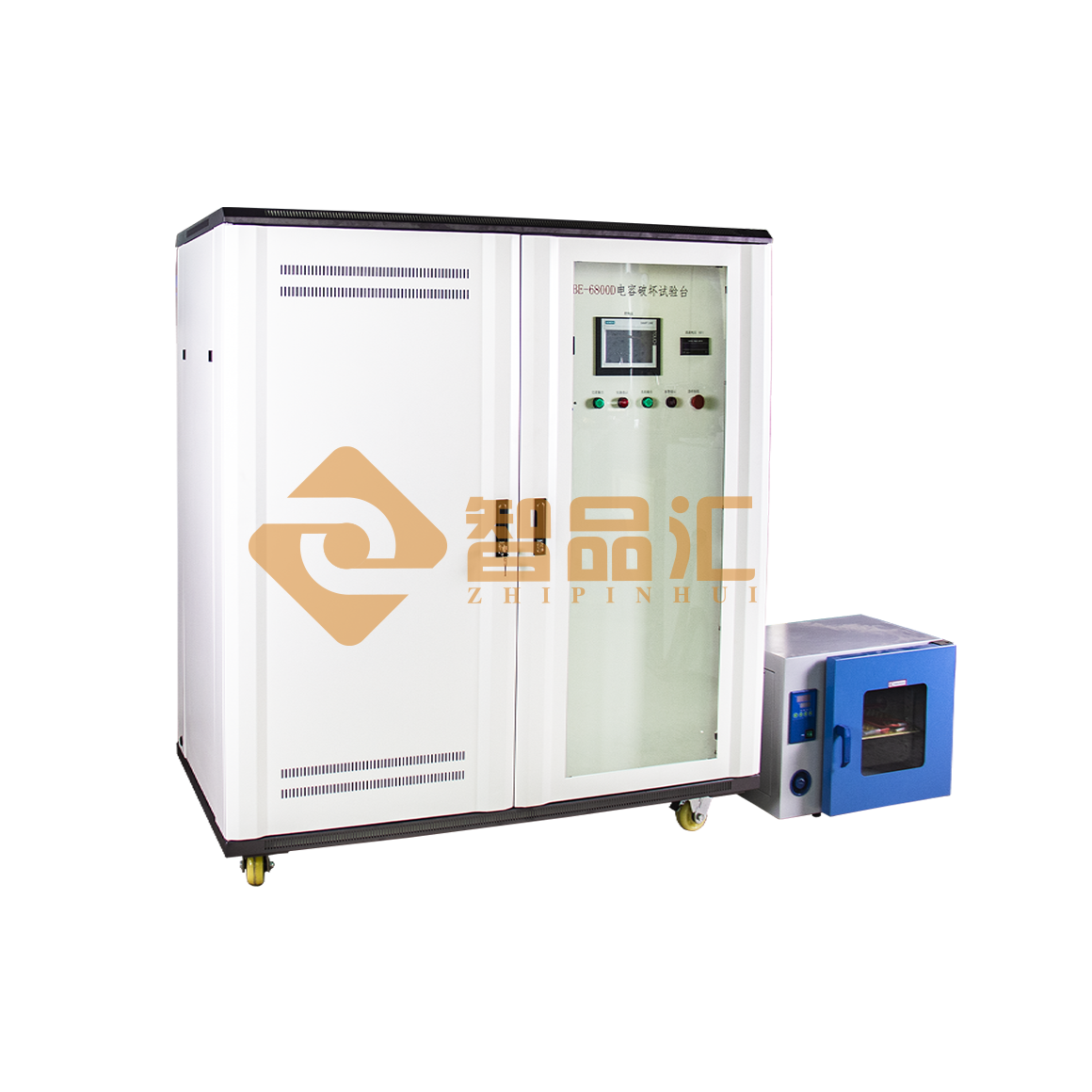

9、試驗配套用的電熱鼓風干燥箱（內膽容積約30L）：
A、溫度均勻度：≤±3℃
B、控溫范圍：環溫+15℃～200℃
C、具有超溫保護，試驗完成后自動斷電功能。
D、試驗箱安全防爆，確保試驗安全可靠的運行
E、試驗箱兩側各開一個φ60mm的出線孔
10、工作環境：
(1)環境溫度：0～40℃
(2)相對濕度：≤85%且無凝露
(3)工作電源：AC220V±10％、容量30KVA
