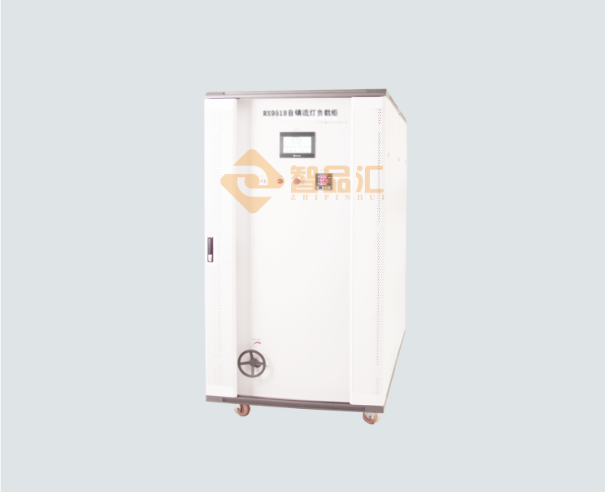

自鎮流燈負載柜的制作方法

　　本負載柜依據標準GB16915.1-2014中19.3章節關于正常試驗負載設計制作。適用于家用和類似用途固定式電氣裝置的負載柜開關進行正常操作壽命試驗用的試驗設備，本負載柜還用于測試開關的自鎮流燈負載柜通斷能力，用于控制自鎮流燈的開關。

　　1、輸入電源：AC 220V, 50/60Hz，20KVA

　　測試外部供電電源，且電源的預期短路電流(RMS)在功率因數為0.9(滯后)時應在3kA～4kA之間

　　2、輸出電壓：AC0～250V 連續可調

　　3、被試開關的額定電流，不超過20A

　　4、額定功率：10～500W 連續可調

　　串聯電阻可調范圍：0.005～2.00Ω

　　電容可調范圍：1～800uF脈沖電容器

　　負載切換方式：大容量面板開關切換

　　5、負載導通角度電壓波形的90±5度
