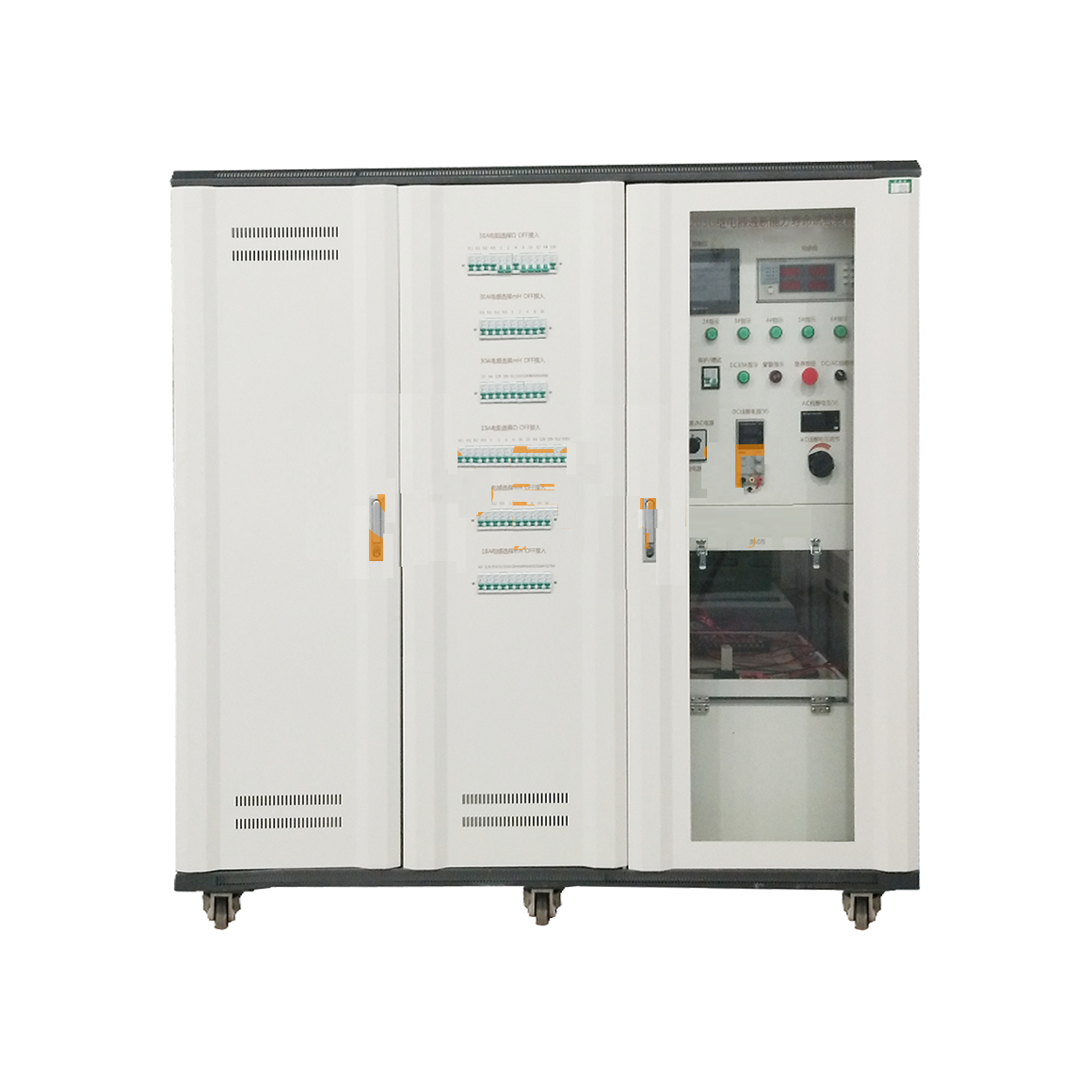

繼電器通斷電壽命耐久試驗機

       繼電器通斷壽命試驗機根據GB/T 14598.1-2002電氣繼電器 第23部分 觸點性能;GB/T 7261-2016繼電保護和安全自動裝置基本試驗方法。繼電器通斷壽命試驗負載柜能對交流和直流繼電器觸點進行機械壽命及電氣壽命測試。也能檢測繼電器的性能：動作時間、釋放時間、回跳時間。該負載柜除產品接線、參數設置為人工操作外，其余的通/斷電計數、觸點粘結及不通斷判均由設備自動完成。

　　技術參數：

　　1、樣品線圈工作電壓：

　　直流穩壓：DC3～50V可調，顯示精度：±1%讀數±2字。

　　交流：AC0～250V 可調，顯示精度：±1%讀數±2字

　　2、測試工位：1～6 工位可設置，循環工作，共用一組負載

　　3、交流試驗

　　試驗電壓：AC0～250V，由外部可調穩壓電源輸入

　　試驗電流：0.2～10A 可調

　　功率因數 0.3～1 可調;

　　4、直流試驗

　　試驗電壓：DC10～250V，由外部可調穩壓電源輸入

　　接通閉合電流：1～30A可調，時間200mS

　　斷開電流：0.2～10A 可調

　　L/R時間常數：0～40mS可調

　　5、參數顯示：

　　電壓顯示分辨率 0.1V，顯示精度±(0.5%讀數+2字 )

　　電流顯示：分辨率 0.01A，顯示精度±(0.5%讀數+2字 )

　　功率因數顯示：分辨率 0.001，精度±0.03

　　L/R時間常數：不顯示，用戶需用示波器自行測量

　　6、采用PLC+觸摸屏控制組成系統智能試驗設備?？梢酝ㄟ^(guò)觸摸屏預先設定線圈動作頻率和試驗次數，以及產品的試驗的失誤次數。

　　7、報警指示：當設備及樣品出現異常時，發出聲光報警，同時在儀表上顯示故障位置及其原因和解決辦法

　　8、屏幕有狀態顯示：測試中，產品報警，計數到達等

　　9、每工位有手動接通與斷開負載功能，方便試驗前調節負載電流

　　10、智能判斷：試樣通負載時，預先可設置該工位試樣連繼出現常通(觸點粘合)或出現連斷開(觸點燒)的次數,該工位可報警與停止該工位的試驗,當累計到設定次時, 判斷該工位產品不良,并自動停止負載;可記錄出現時異常的試驗次數和異常狀況(接通異常或斷開異常)

　　11、自動記錄功能：所設測試參數和型號均可長期保存。
