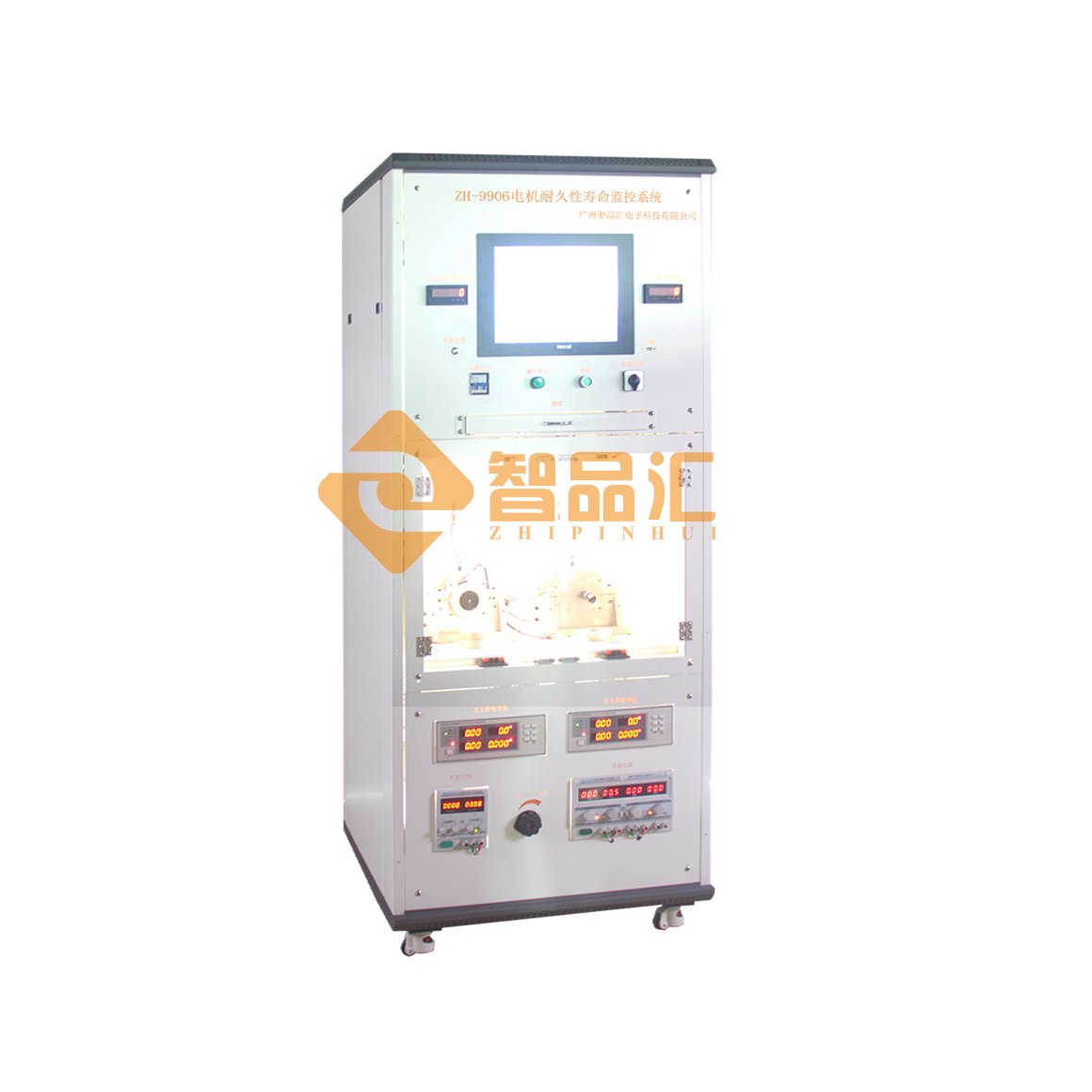

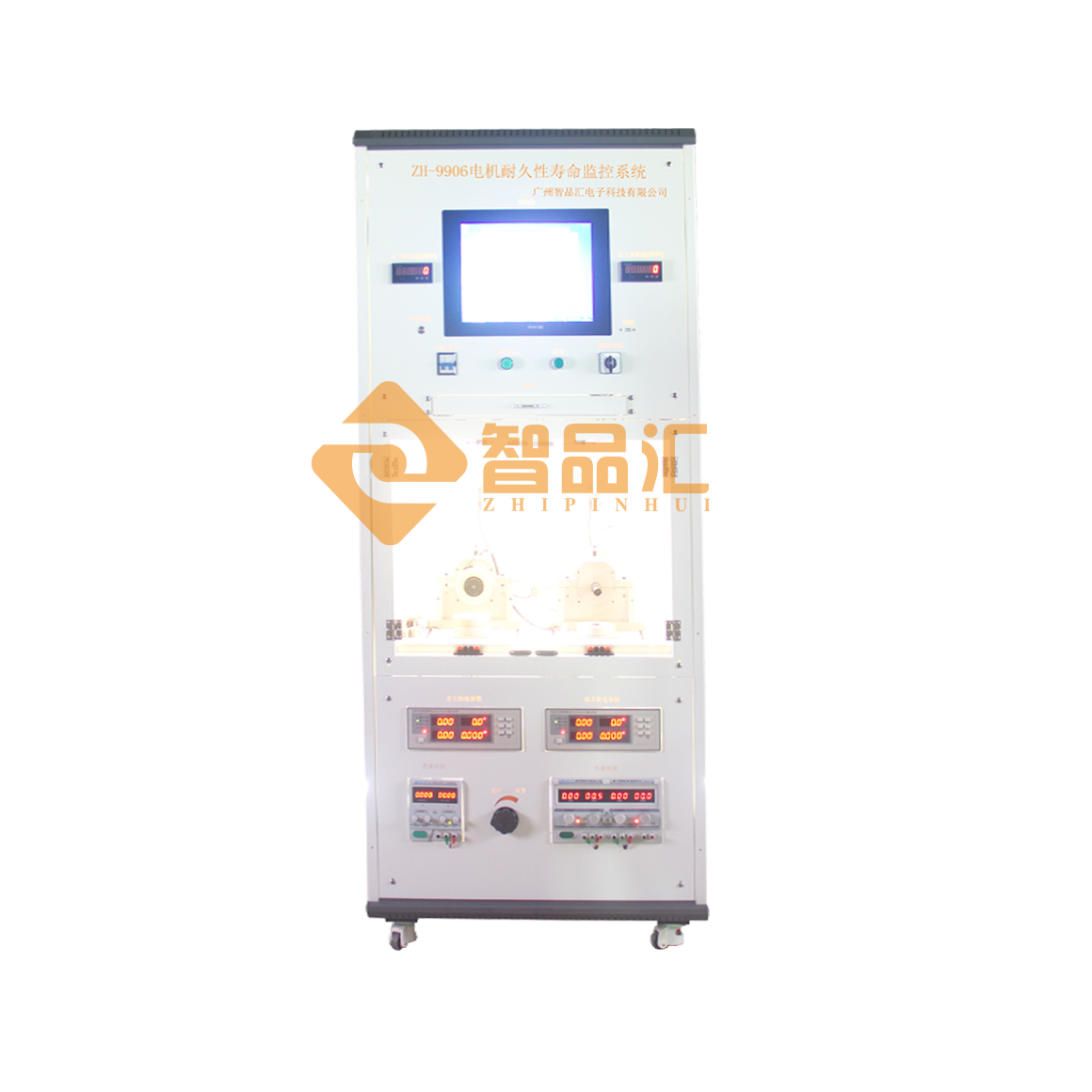

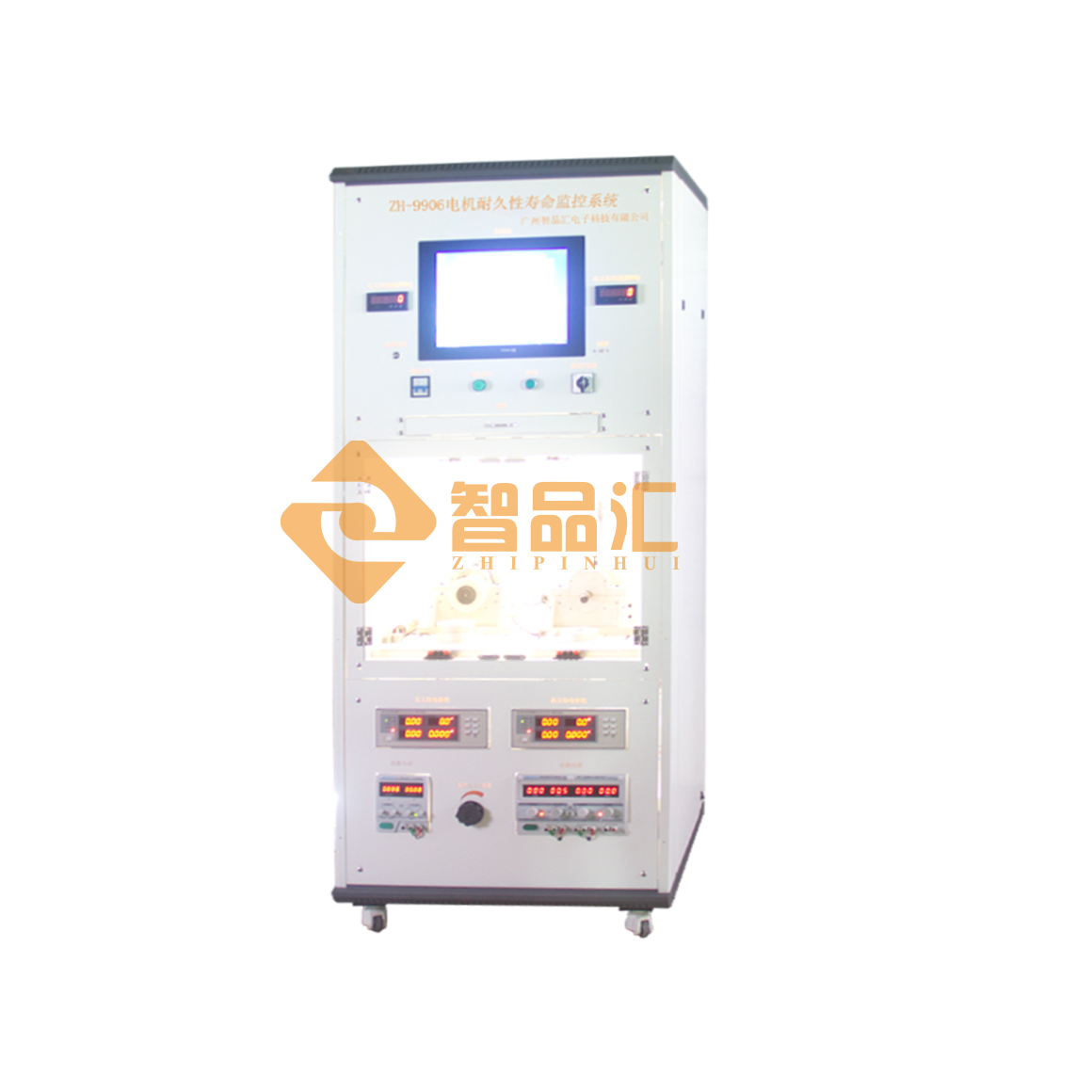

ZH-9906電機耐久性壽命監控系統

一、產品概述：

本系統依據GB755旋轉電機基本技術要求等標準中耐久性壽命試驗技術條款而設計，本設備是用于對電機進行模擬實際工作狀況的壽命試驗。

使用原理方法，提升電機的電壓后、施加一定負載按照設定程序運行，在運行的過程中，輔助以電參數、溫度溫升、轉速測試，全面考察記錄產品運行的狀況。

二、產品參數：

1、        試驗模式：連續運行或通斷運行

連續運行時間設定范圍：1～9999.99小時

正轉、反轉/通斷電運行時間設定范圍：1～9999秒

運行試驗次數1～999999可調，檢測被測產品試驗電流來計數，產品損壞或運行次數到設定值自動停機

2、        試驗通道數量：2個 ，每工位功率不大于100W

3、        試驗電源可選擇交流/直流：2個工位試驗電源電壓為統一調節

交流電壓試驗范圍：10～250V可調

直流電壓試驗范圍：DC5-50V可調

4、        每通道配置采集參數如下：

電壓測試精度：AC/DC5-300V，精度±（0.5%讀數+0.5%量程）

電流測量范圍：0.01～5A，精度±（0.5%讀數+0.5%量程）

功率測量范圍：1～1000W，精度±（0.5%讀數+0.5%量程）

轉速測量范圍：1～9999RPM，精度±0.2%量程

每通道電機配置1路溫度測試：傳感器采用T型熱電偶

測溫范圍0～400℃ 分辨率0.1℃   精度0.3%+1℃

     另外單獨配置一路被測電機運行環境溫度探頭

5、        整機參數由電腦程控軟件設置、控制

電腦配置如下：P4雙核觸摸屏工控電腦，4GRAM，32G固態硬盤，15吋液晶顯示器

所有測試數據（電參數、溫度、轉速）：可按時間記錄、查詢、數據導出等功能

數據采集記錄速度：1秒-300秒/次可設置

6、        具有完善保護措施：過載、漏電、超溫等保護功能

7、        啟動控制采用高可靠性的無觸點繼電器，長壽命運行

8、        設備出廠時，配套有試驗所需的產品安裝夾具、亞克力試驗箱

產品接線：接線柱連接

采用慣性負載給被測產品施加負載：

按用戶提供的樣品（同時需要給出額定負載時的參數），交流直流電機各一種，各配套2組額定負載

9、        設備尺寸：約寬800mmx寬800mmx高1800mm，重約250kg；

10、     控制電源：AC220V±10%，50Hz，800VA
