下面我們詳細的了解一下,該設備的一些功能和細節介紹

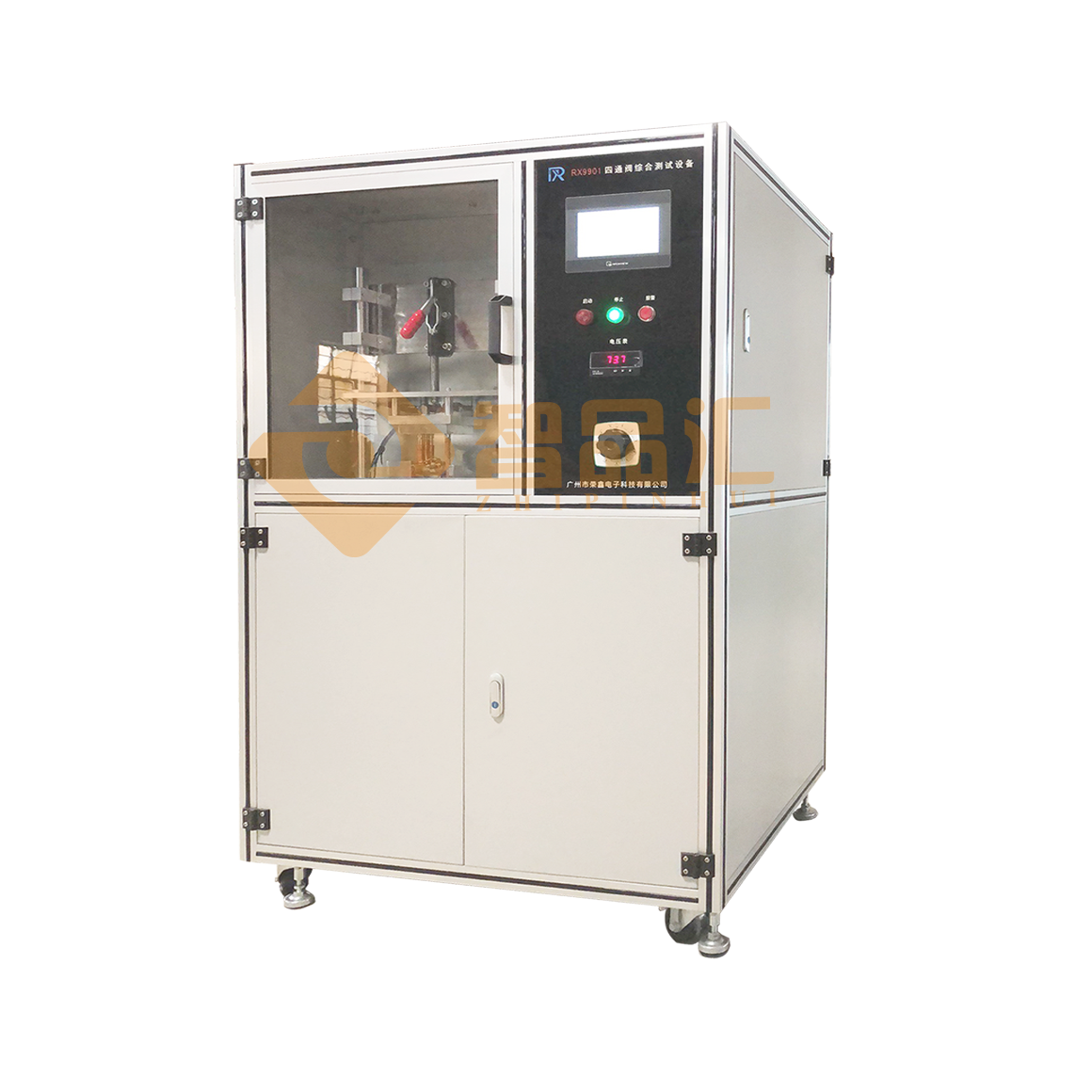

RX9901四通閥綜合性能測試臺
一、 項目概況
1.設計、制造、驗收標準:
1.1.機械安全性能滿足:
GB5226.1—2002《機械安全 機械電氣設備 第1部分:通用技術條件》
電氣安全性能滿足:
GB4793.1—1995《測量、控制和試驗室用電氣設備的安全要求 第一部分:通用要求》
1.2.ALT型泄漏檢測器滿足:
Q/ZST 01—2003《ALT型泄漏檢測器》標準
1.3.設計技術參數按本技術方案執行,未明確事項由雙方協商確定。
2.本項目提供硬件包括:
工作臺1套、工裝夾具3套、電氣控制系統1套。
二、設備概況
2.1.該測試臺專門用于檢測電磁四通換向閥的各項性能,設備以觸摸屏和PLC為控制核心,具備自動手動檢測功能。具有外形美觀大方,功能齊全,操作簡便等優點,設備的精度高,運行穩定可靠,檢測項目和步驟完全標準要求
2.2.結構設計說明:設備采用方鋼和鋼板焊接結構,主要有上下兩部分組成;上部為儀器顯示及電氣安裝區域,下部是管路安裝區域。整機外觀美觀大方,設計高度符合人機工程要求,操作簡單方便
2.3.電器設計:用手動調節調壓器使工件線圈電壓在要求范圍,手動按鈕電磁閥的得電和失電,從而控制排氣,合理走線,使設備整潔美觀;接地符合國家和行業相關標準;
2.4.氣動原理設計 :手動控制電磁閥和手動球閥,對氣路進行切換,實現充氣、排氣的動作
2.5.夾具設計說明:夾具全部采用45鋼和Q235A鋼板制作,表面鍍裝飾鉻。根據工件的特點和要求,采用O型圈和其他密封材料密封工件端口。本設備提供兩種四通閥工件各1套夾具
三、技術指標
3.1.供電電源:AC220V,50HZ.功率,約2KW;
3.2.氣源:4Mpa以上潔凈高純氮氣(由甲方提供);
3.3.運行環境:①濕度范圍 38∽85%RH(不結露環境)
②溫度范圍 -10∽40℃
③無強電場、強磁場干擾
④氣源壓力穩定
3.4.工位數:1個;夾具適應產品STF-01、02、03三種型號
3.5.測試項目:①內部滲漏試驗
②最高動作壓力差試驗
③最低動作壓力差試驗
3.6.壓力表:0~6MPa兩個,0~1.6MPa一個;數顯,精度優于±0.5%
3.7.電壓:數顯, 精度優于±0.5%
3.8.流量計:小于等于4000cm3/min(電子流量計),誤差±1%
3. 9. 高壓電磁閥:日本SMC或國產優質品牌,耐壓5MPa
3.10. 設備外型尺寸:長x寬x高=1400x900x1750(mm)參考值
3.11. 夾具適用于三種型號;每種型號提供1個。
3.12. 試件最大壓力:6.0Mpa;
3.13.最低動作壓差:0~0.6 Mpa(可調)
3.14.最高動作壓差:0~6Mpa(可調)
3.15.測試內部泄漏量氣壓:0~2.5 Mpa(可調);
3.16.氣源壓力:0~15 Mpa(可調由客戶提供);
3.17.換向時間:1-12S(可調);
3.18.流量:小于等于4000cm3/min(電子流量計),誤差±1%。
3.19.具有測試氣密性功能,能定時測試氣密,氣壓0-6Mpa,定時0-5min(可設定),時間到可自動卸壓。
3.20.四通閥線圈電源(AC0-250V)可調節
