四通閥在空調起重要作用，如何判斷四通閥的好壞、空調制造廠商如何針對四通閥做檢測？
下面我們聽聽廣州智品匯電子科技有限公司有什么好的建議，四通閥大大小小需要做50多項的檢測工序，如包裝、標識、管口質量、銅管表面質量、焊接質量、絕緣質量、性能測試、電氣強度測試、冷熱沖擊測試、鹽霧試驗、灼熱絲試驗等等。
下面我們重點了解一下性能測試：包括氣密性測試、內部滲漏測試、最高動作壓力差測試、最低動作壓力差測試等
要做上述的測試需要一臺空調四通閥綜合性能測試設備，能更好的幫助空調制造廠做檢測和研究工作。
接下來我們在詳細的了解一下該設備的功能細節情況：

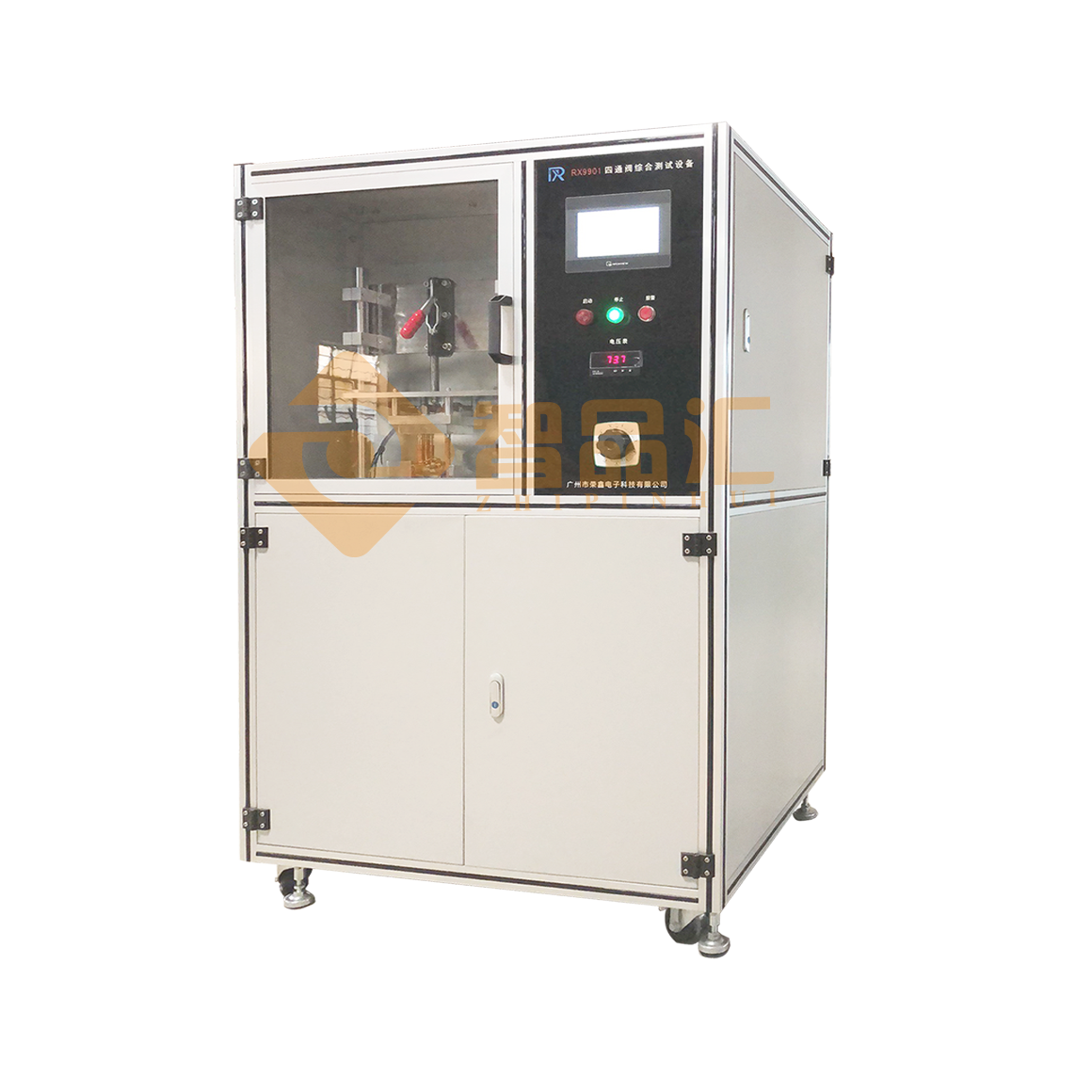

 RX9901空調四通閥綜合性能測試設備

一、    項目概況

1.設計、制造、驗收標準：

1.1.機械安全性能滿足：

GB5226.1—2002《機械安全 機械電氣設備 第1部分：通用技術條件》

電氣安全性能滿足：

GB4793.1—1995《測量、控制和試驗室用電氣設備的安全要求  第一部分：通用要求》

1.2.ALT型泄漏檢測器滿足：

   Q/ZST 01—2003《ALT型泄漏檢測器》標準

1.3.設計技術參數按本技術方案執行，未明確事項由雙方協商確定。

2．本項目提供硬件包括：

工作臺1套、工裝夾具3套、電氣控制系統1套。

二、設備概況

2.1.該測試臺專門用于檢測電磁四通換向閥的各項性能，設備以觸摸屏和PLC為控制核心，具備自動手動檢測功能。具有外形美觀大方，功能齊全，操作簡便等優點，設備的精度高，運行穩定可靠，檢測項目和步驟完全標準要求

2.2.結構設計說明：設備采用方鋼和鋼板焊接結構，主要有上下兩部分組成;上部為儀器顯示及電氣安裝區域,下部是管路安裝區域。整機外觀美觀大方，設計高度符合人機工程要求，操作簡單方便

2.3.電器設計：用手動調節調壓器使工件線圈電壓在要求范圍，手動按鈕電磁閥的得電和失電，從而控制排氣，合理走線，使設備整潔美觀；接地符合國家和行業相關標準；

2.4.氣動原理設計 ：手動控制電磁閥和手動球閥，對氣路進行切換，實現充氣、排氣的動作

2.5.夾具設計說明：夾具全部采用45鋼和Q235A鋼板制作，表面鍍裝飾鉻。根據工件的特點和要求，采用O型圈和其他密封材料密封工件端口。本設備提供兩種四通閥工件各1套夾具

三、技術指標

3．1．供電電源：AC220V,50HZ.功率，約2KW；

3．2．氣源：4Mpa以上潔凈高純氮氣（由甲方提供）；

3．3．運行環境：①濕度范圍  38∽85％RH(不結露環境)

             ②溫度范圍  -10∽40℃

             ③無強電場、強磁場干擾

④氣源壓力穩定

3．4．工位數：1個；夾具適應產品STF-01、02、03三種型號

3．5．測試項目：①內部滲漏試驗

             ②最高動作壓力差試驗

             ③最低動作壓力差試驗

3．6．壓力表：0~6MPa兩個，0~1.6MPa一個；數顯，精度優于±0.5%

3．7．電壓:數顯, 精度優于±0.5%

3．8．流量計：小于等于4000cm3/min（電子流量計），誤差±1%

3.  9. 高壓電磁閥：日本SMC或國產優質品牌，耐壓5MPa

3.10. 設備外型尺寸：長x寬x高=1400x900x1750（mm）參考值

3.11. 夾具適用于三種型號；每種型號提供1個。

3.12. 試件最大壓力：6.0Mpa；

3.13.最低動作壓差：0~0.6 Mpa（可調）

3.14.最高動作壓差：0~6Mpa（可調）

3.15.測試內部泄漏量氣壓：0~2.5 Mpa（可調）；

3.16.氣源壓力：0~15 Mpa（可調由客戶提供）；

3.17.換向時間：1-12S（可調）；

3.18.流量：小于等于4000cm3/min（電子流量計），誤差±1%。

3.19.具有測試氣密性功能，能定時測試氣密，氣壓0-6Mpa，定時0-5min（可設定），時間到可自動卸壓。

3.20.四通閥線圈電源（AC0-250V）可調節
