自鎮流燈是指熒光燈管壁的熒光粉在電子的轟擊下發光，其光色接近日光，并且通過添加稀土元素使發光效率提高，在同等功率下是普通白熾燈6倍的亮度。用一個10瓦的節能燈可以得到60瓦的光芒，節約了50瓦的電力。自鎮流電路分為，整流濾波，220v交流電經過橋式整流和濾波，給后面電路提供300伏直流電，接著電流流進三極管振蕩開關電路，其工作原理：當電源剛剛接通時，300伏直流電壓經電阻、電容構成回路，電容兩端沒有電壓，三極管q2截止。q1也截止，同時，直流電壓經過電阻分壓，經變壓器和扼流圈，以及燈管的燈絲上面的燈絲到電源正端構成回路，預熱燈絲，然后，電容的電壓上升到觸發二極管導通，給三極管基極提供電流，三級管導通后，電阻電容放電到約等于0，燈絲回路向三極管送電，三極管具備導通條件，同時，變壓器副邊的極性使三極管導通、截止起到助力作用，電路就此震蕩起來。

       現有的技術中不能夠?qū)崟r的檢測與觀察各電器元件的工作狀態，不能通過調壓器來調節中央控制器能夠控制輸出電壓的大小，不能有效增加負載柜的工作效率，不能夠加快散去各個負載產生的熱量，不能提高負載的工作性能，不能為輸出端提供更加持久穩定的電壓與電流，不能提高柜門的打開效率，不利于負載柜的移動，不能加快負載柜的安裝效率。

因此，亟需設計自鎮流燈負載柜來解決上述問題。
        我們看一下廣州智品匯電子科技有限公司對自鎮流燈負載柜的相關介紹說明：

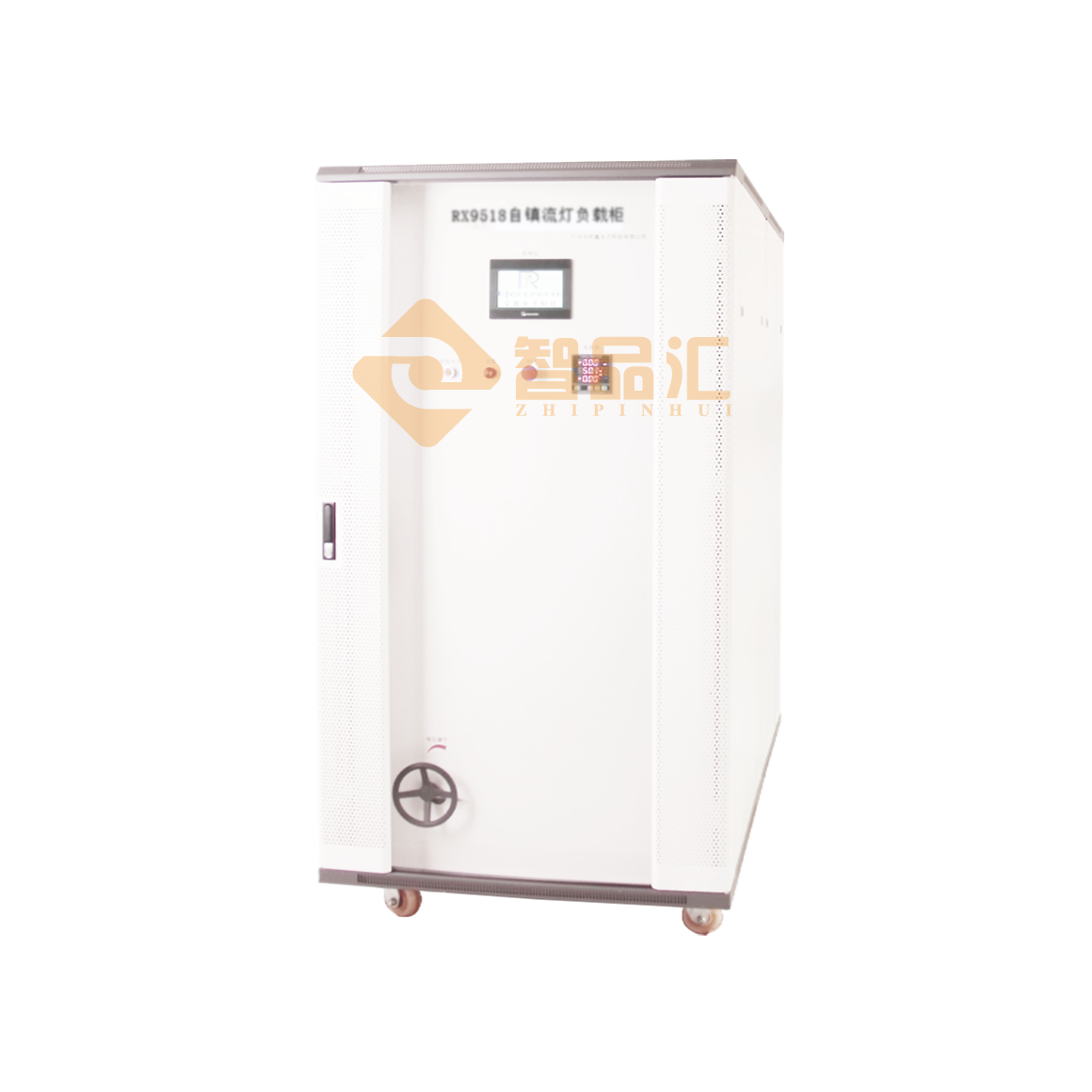

RX9518自鎮流燈負載柜

設備依據標準GB16915.1-2014中19.3章節關于正常試驗負載設計制作

1、輸入電源：AC 220V, 50/60Hz，20KVA

  測試外部供電電源，且電源的預期短路電流（RMS）在功率因數為0.9（滯后）時應在3kA～4kA之間

2、輸出電壓：AC0～250V 連續可調

3、被試開關的額定電流，不超過20A

4、額定功率：10～500W 連續可調

串聯電阻可調范圍：0.005～2.00Ω

  電容可調范圍：1～800uF脈沖電容器

負載切換方式：大容量面板開關切換

5、負載導通角度電壓波形的90±5度

6、符合GB 16915.1-2014第19.3條的負載電流峰值的示波器波形，以及I2t的積分波形,波形可清楚顯示，峰值電流數值直接讀出

7、設備采用尺寸不小于7寸的彩色觸摸屏，CPU采用工業級32位嵌入式單片機，內嵌示波器卡，屏幕上可直接顯示電流波形

8、顯示精度：電壓: ±0.1%讀數+0.1%量程

電流: ±0.1%讀數+0.1%量程

功率：±0.1%讀數+0.1%量程

功率因數：±0.03

9、輸出路數:1路；設備自帶預調功能，方便使用前調節額定參數

10、工作周期：斷續工作制，散熱方式為風冷

11、設備保護功能配置：漏電保護、過載、過熱保護

12、外型尺寸：約900×900×1600（mm），重約300kg，帶剎車的萬向輪，便于移動

13、使用環境條件：

 A、環境溫度：0℃～40℃，戶內式

B、相對濕度：最大相對濕度95%且不凝露，不存在腐蝕性氣體或蒸汽等

C、海拔高度不超過1000m
